泄漏檢測機
商品編號: L-5100
安裝位置:灌裝機后套標機前單直鏈道。
檢測對象:柔軟、可變形之包裝容器。
檢測內容:泄漏、無蓋、液位。
不良品處理方式:氣動式單段式自動剔除器。
最大檢測能力:72000BPH。
商品編號: L-5100
安裝位置:灌裝機后套標機前單直鏈道。
檢測對象:柔軟、可變形之包裝容器。
檢測內容:泄漏、無蓋、液位。
不良品處理方式:氣動式單段式自動剔除器。
最大檢測能力:72000BPH。

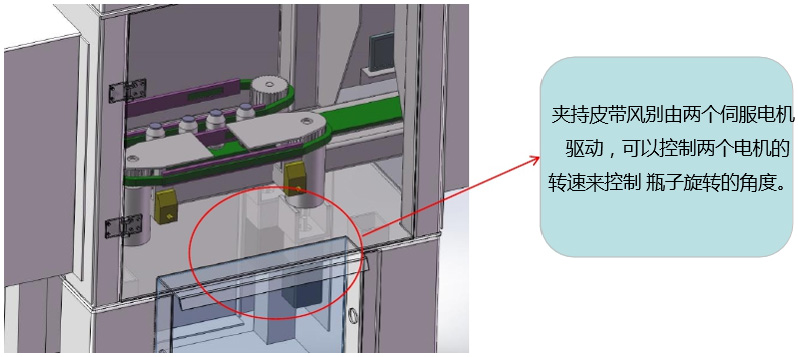

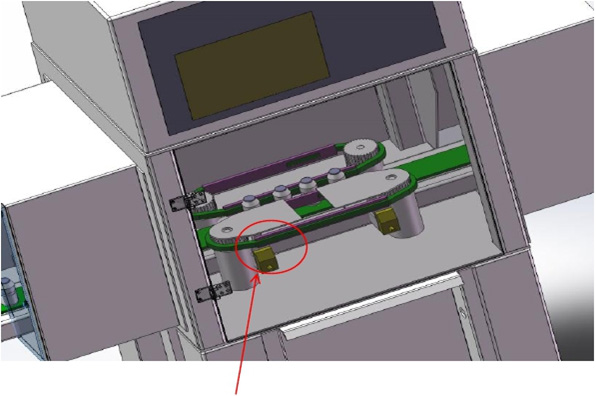

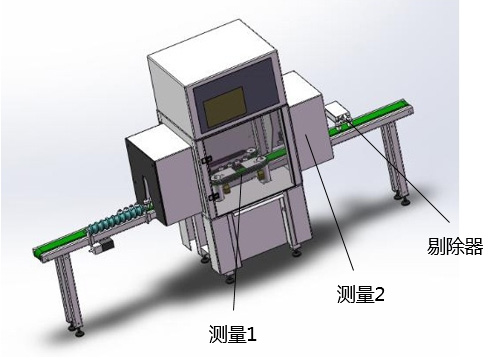

如右圖,當瓶子經過分瓶螺桿進入夾測量裝置1,夾持皮帶 將瓶子進行360度旋轉一圈后進入測試點 進行壓力測試。如果瓶子存在泄露 ,其測量壓力將低于正常值。不良品經過剔除器時,系統發出指令將其剔除。 瓶子繼續行進,當?shù)竭_(dá)測量裝置2時,視覺檢測模塊開始對產品拍照檢測。出現液位不足、高歪蓋、斷環等缺陷的產品,經過剔除器時系統發出指令,將其剔除。 |
![]() |

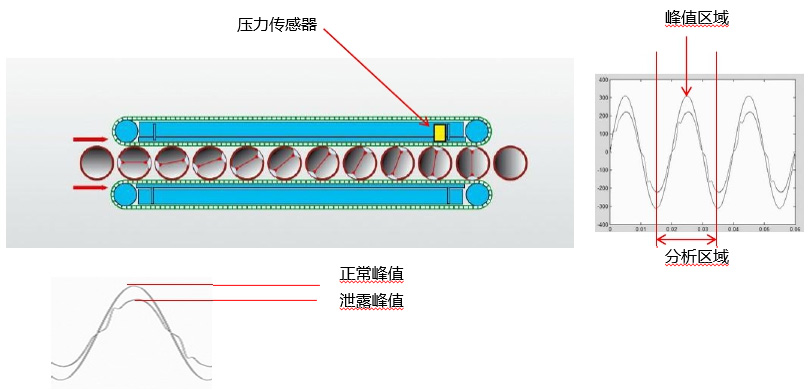

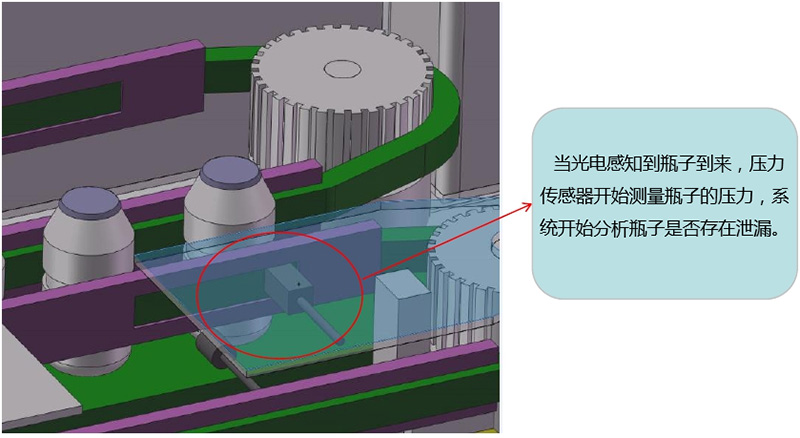

![]() 當光電測量到瓶子到達測量裝置1 時,開始對指定區域的壓力進行分析。如上圖,如果系統發現存在不良品時, 系統會跟蹤到到擊打器位置處時,將其擊打出來。 ![]()

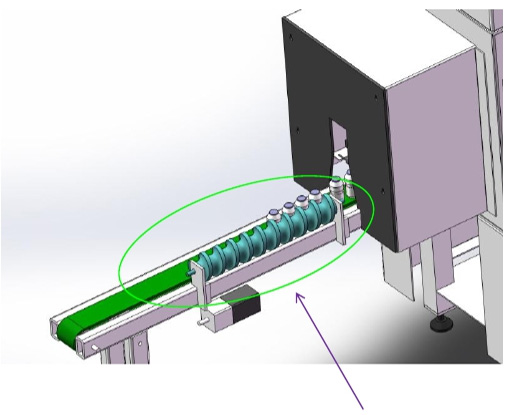

進瓶采用分瓶螺桿,以保持產品間距,保證每一瓶產品被精確跟蹤和檢測。 |
